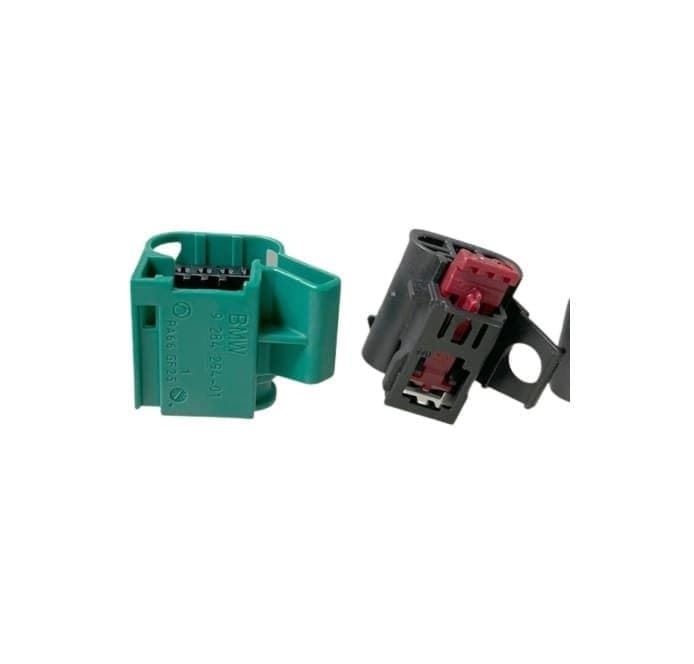

Interruptor HVIL

Información

Control de seguridad y gestión de potencia en el pack de baterías. Este interruptor HVIL (High Voltage Interlock Loop) combina la detección de integridad del circuito de alta tensión con la alimentación de los contactores del pack de baterías, garantizando que el vehículo sólo entregue potencia si todas las conexiones HV están correctamente acopladas.

Características técnicas:
Circuito HVIL integrado (2 pines): monitoriza continuamente el lazo de interbloqueo de alta tensión y desconecta el sistema ante apertura o fallo.
Circuito de alimentación de contactores (2 pines): proporciona 12 V DC para accionar y mantener cerrados los contactores del pack de baterías.
Tensión nominal de alimentación: 12 V DC.
Carcasa de plástico de dos partes: resistente, ligera y de fácil ensamblaje, apta para entornos de vibración y temperatura de vehículo.
Pines de conexión: diseñados para bornes estándar de automoción, garantizando baja resistencia de contacto.

Ventajas y beneficios:
Seguridad garantizada: aseguran la desconexión inmediata del sistema de alta tensión si el circuito HVIL se interrumpe, evitando entregas accidentales de potencia.
Integración sencilla: encapsulado en dos piezas que facilita su montaje y mantenimiento en el arnés de la batería.
Fiabilidad en condiciones exigentes: materiales y diseño optimizados para entornos de vehículo, con resistencia a vibraciones y ciclos térmicos.
Cumplimiento normativo: indispensable para conformidad con estándares de seguridad eléctrica en automoción (ISO 6469, SAE J2344).

Aplicaciones recomendadas:
Sistemas de interbloqueo de alta tensión en vehículos eléctricos e híbridos.
Gestión de contacto y seguridad en packs de baterías de automoción.
Integración en harnesses eléctricos y tableros de distribución de potencia.
