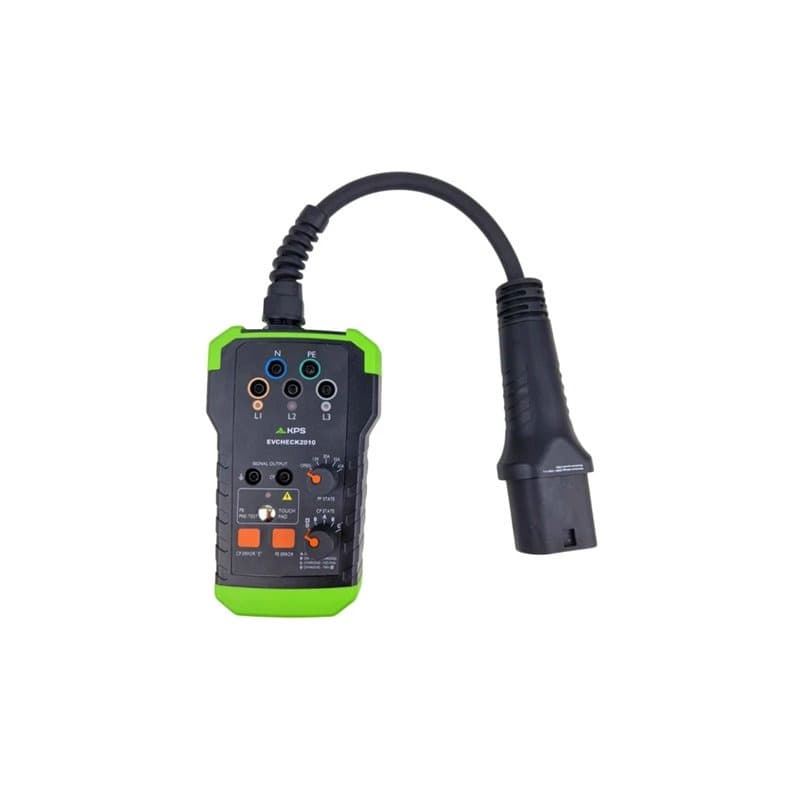

Comprobador para EVSE para puntos de recarga de vehículos eléctricos KPS EVCHECK2010

Información

El EVCHECK2010 es un equipo que permite la comprobación de la seguridad eléctrica de los puntos de recarga de vehículos eléctricos (tanto estaciones de recarga domésticas como comerciales). Bien a través de sus terminales de banana de 4 mm o del enchufe permite la conexión al equipo multifunción MULTICHECK6010, pudiendo de esa forma realizar otras pruebas como la impedancia de bucle, la medición de aislamiento, la medición de tierra o la prueba de diferenciales. Este equipo es capaz de simular la presencia de un coche comprobando los diferentes modos de funcionamiento del cargador.

Características principales del EVCHECK2010:

• Prueba inicial de tierra
• Simulación de las señales PP y CP (estados A,B,C y D)
• Simulación de errores de la señal CP o de la puesta a tierra
• Indicación LED de las fases
• Conector macho tipo 2 para la conexión al cargador
• Salida de la señal CP para lectura en osciloscopio
• Compatibilidad con cargadores monfásicos y trifásicos

General:

Terminales de salida de la señal CP 2 terminales de 4mm
Conector Tipo 2 de acuerdo a IEC62196-2
Longitud del cable 25cm
IP IP40
Normativas IEC EN61010-1, IEC EN61851-1
Categoría de sobretensión CAT II 300V
Contenido Manual y funda de transporte

Especificaciones:

Tensión de entrada Máx. 250V(monofásico)
Max. 430V (trifásico) 50/60Hz

Características del enchufe 250V/10A
Protección del enchufe Fusible T10A/250A
Simulación señal PP Circuito abierto, 13A,20A, 32A, 63A
Simulación señal CP Estados A, B, C, D
Simulación de errores Error CP“E”; Error PE (fallo de tierra)
Prueba inicial de tierra Si
